如標題所說,DHT22 是一個可以測量溫度及濕度的感測器。雖然精準度比 DHT11 好,不過價格也比 DHT11 還要高的多,為了使測量能夠更加精確,所以這次採用 DHT22 感測器。而且模組化使得安裝能夠更簡單,不需要自己加上電阻,也不需要自己焊接電子零件,因此 DHT22 感測模組相較之下是更好的選擇。
DHT11 與 DHT22 的比較
標題為 DHT11 與 DHT22 的比較DHT11 | DHT22 | |
---|---|---|
溼度範圍 | 20-80% | 0-100% |
溼度精確度 | 5% | 2-5% |
溫度範圍 | 0 ~ 50°C | -40 ~ 80°C |
溫度精確度 | ±2°C | ±0.5°C |
取樣頻率 | 1 Hz | 0.5 Hz |
官網價格 | 5 美金 | 9.95 美金 |
在一切開始之前,先確認以下材料是否都齊全了:
- Arduino Uno - 1 塊
- DHT22 溫溼度感測模組 - 若干塊
- 麵包版 - 1 塊
- 杜邦線 - 適量
首先,要去 Arduino 的官網下載 IDE,打開會像以下這樣。
將 Arduino Uno 經過 USB 線接到電腦後,點工具>序列埠選擇你已連接的裝置。
再來要匯入程式庫。
匯入程式庫
標題為 匯入程式庫在 Arduino IDE 中,不一定要另外上網搜尋程式庫並下載匯入。它可以藉由程式庫管理員進行搜尋、下載和匯入,完全不用離開 IDE。

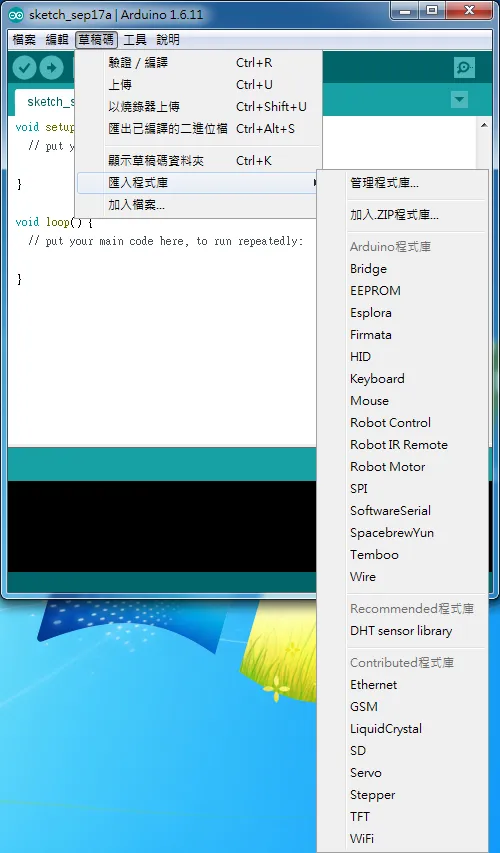

比如說,你可以點選草稿碼>匯入程式庫>管理程式庫…

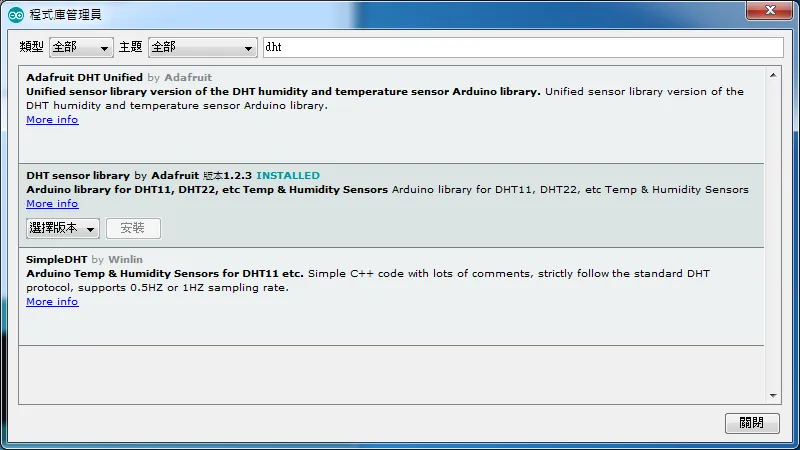

等程式庫資訊更新完成後,搜尋 dht22,找到 DHT sensor library:
點 More info 可進入 github repository,點安裝即可安裝。
當時使用的版本為 1.2.3
可以使用 這邊的版本 1.2.3 的範例程式碼。
使用最新版本
標題為 使用最新版本當時最新版本還在 1.3.0 時提到 1.2.3 與 1.3.0 間對程式碼的修改只有這個 commit,看起來只是為了整合 Adafruit Unified Seneor 而更新,原始碼並沒有改變。
然而在 2019 年,這個程式庫重新變得活躍,帶來了更多更新,因此建議使用最新版。
從版本 1.3.0 起,就必須多安裝 Adafruit Unified Seneor 這個 library。

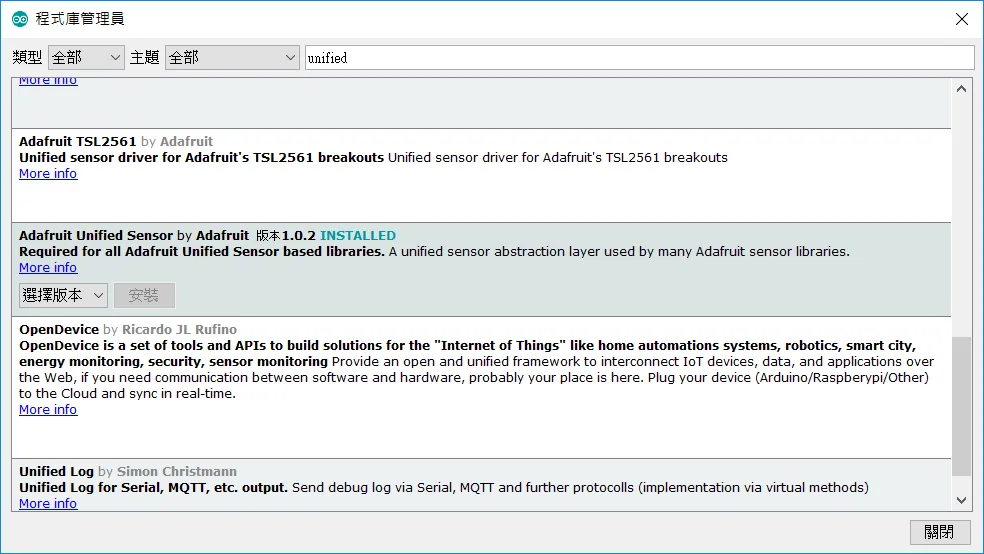

Adafruit Unified Seneor 也能在 Arduino IDE 的程式庫管理員中安裝。
這也是舊圖,目前版本為 1.0.3
安裝完後可以看看範例程式碼。
硬體
標題為 硬體再來進行硬體的配線。
DHT22 模組內有 3 個 port,依序標示+、out 及-。
- +要接到 5v 接腳
- out 要接到某個資料 port (建議從第 3 個 port 開始)
- -要接到 GND 接腳
上傳程式
標題為 上傳程式接完之後就來把剛剛的範例程式上傳到 Arduino 吧。
在範例程式的第 10 行(版本 1.2.3 為第 6 行):
#define DHTPIN 2 // what digital pin we're connected to
參數要改為你剛剛資料線接到的那個資料 port 編號

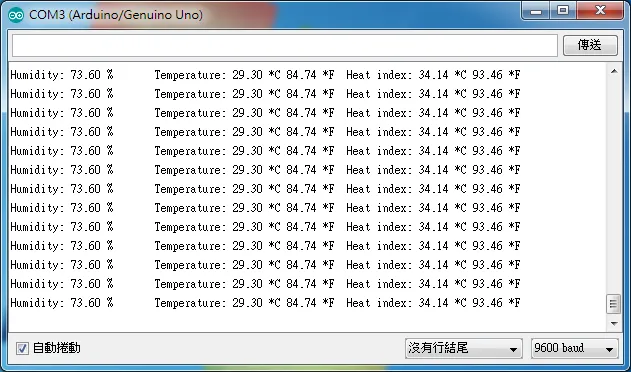

改完後點草稿碼>驗證/編譯 & 上傳,程式碼就上傳到 Arduino 了。開啟工具>序列埠監控視窗看看執行結果吧。
